• Aufbau in den Abmessungen:

• Länge ca.: 9640mm inkl. Anfahrschräge, nutzbare Ladeläge 9000mm

• Breite: 2550 mm

• Aufbauhöhe: 120 mm

• Höhe ca.: ca.3500mm

• Plateauhöhe beladen: 980-1070 mm je nach Fahrgestell und Reifengröße

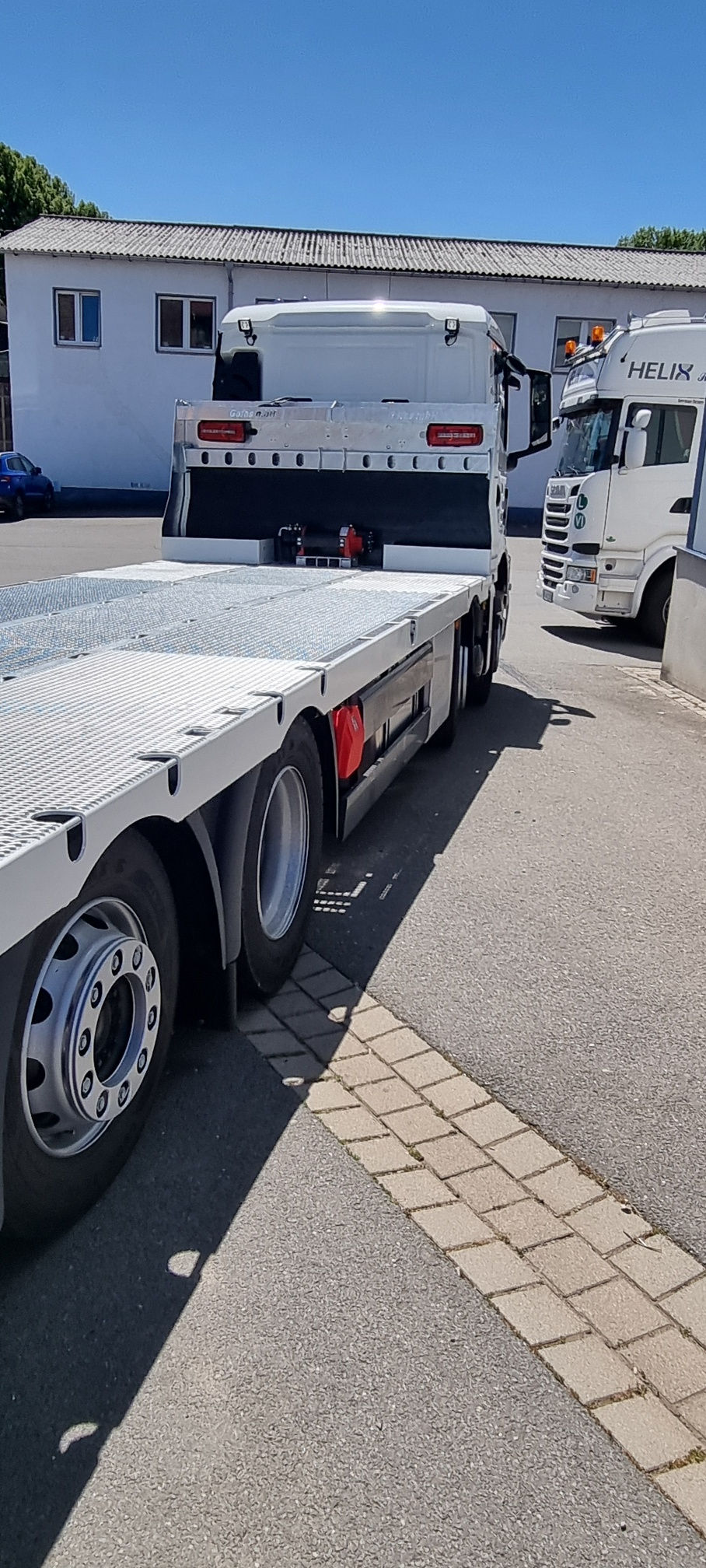

• Plateau vollverzinkt:

• Gefertigt aus Stahlrohrprofilen um eine höhere Tragfähigkeit zu gewährleisten und voll verschweißt. Sowie in Niedrigbauweise

• hergestellt um einen günstigen Rampenauffahrwinkel von ca.7° - 10° erreichen.

• Bodenbelag:

  • Plateauboden mit rutschhemmenden Gitterrosten R12 SP40x4 MW30x30 belegt, bündig mit dem Außenrahmen verschraubt.

  • Zusätzlich sind die Längsträger und die Bodenrahmenprofile bis zur 4. Achse zur Rutschhemmung mit Streckmetall belegt.

  • Ab der 4. Achse dient Antirutschbelag zur Rutschhemmung auf den Längsträgern und dem Bodenrahmenprofil

• Zurrpunkte:

  • Zurrpunkte im Bodenrahmen und in Längsträgern bündig überfahrbar integriert,

  • Zurrpunktanschläge im Abstand von ca.500-600 mm für diagonale und vertikale Verspannung von Zurrgurten,

  • Belastbarkeit 5000 daN je Anschlag

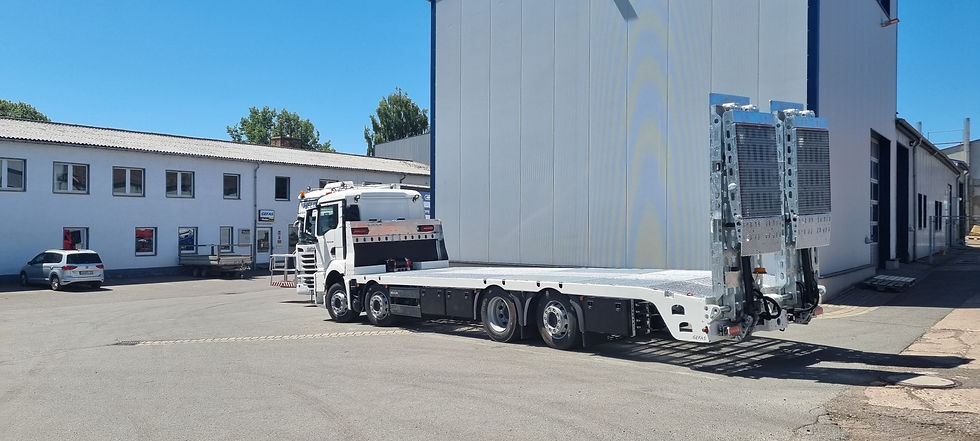

• Geteilte Auffahrrampen verzinkt:

  • Tragfähigkeit pro Rampenpaar ca.20 to

  • Gesamtlänge ca. 4500 mm (aufgeklappt) 1 x geteilt

  • Rampenbreite ca. 875 mm

  • Rampen hydraulisch seitlich 20mm über den Außenrahmen verschiebbar und mittig auf 20 mm zusammen schiebbar

  • Rampen hydraulisch hub-, und klappbar

  • bewegliche Rampenspitzen, um ein besseres Ablegen der Rampe an die Umgebung zu ermöglichen

  • für Rampenentladung / -beladung geeignet

  • integrierte Blitzleuchten zur Seite und nach hinten "blitzend" verbaut

  • Fahrbahnbelag mit rutschhemmenden Gitterrosten R12 SP40x4 MW30x30 belegt

• Abstützzylinder Heck

  • 2 hydraulische Abstützzylinder im Heck verbaut, über Funkfernbedienung steuerbar

  • zusätzliche Kontrollleuchte zur Überwachung im Fahrerhaus verbaut

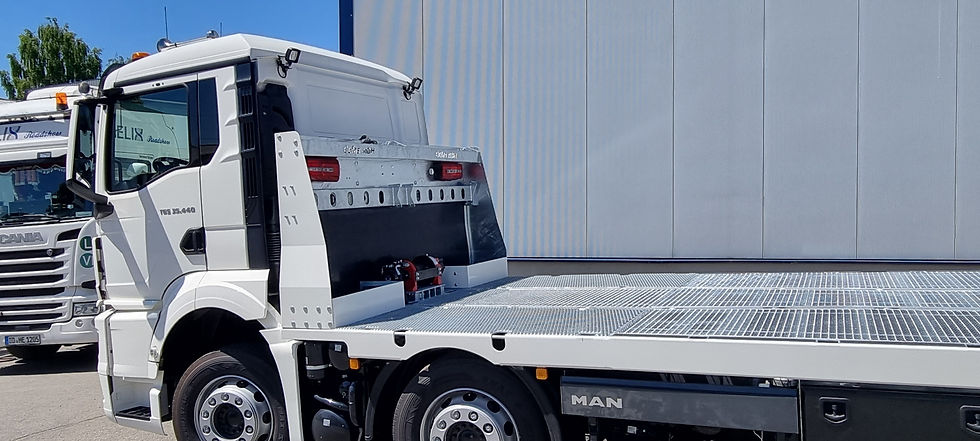

• Stirnwand01

  • komplett feuerverzinkt

  • Aussenrungen lackiert in RAL9010

  • ca.1200mm hoch, Alustirnwandfüllung mit einer Gummimatte beschichtet

  • fahrzeugseitig gelieferte Rückleuchte montiert zur Fahrbahnsicherung

  • Inkl. abschließbare Aufnahme für Zurrmittel

• Seilwinde:

  • über Fernbedienung steuerbar,mit Seilrollenfenster,

  • hydraulisch über Nebenabtrieb Fzg. betrieben,

  • Ca. 6,8to Zugkraft inkl. 30m Seil,

  • Verbaut mittig an der Aufbaufront

  • Stahlblechabdeckung mit Kugelkopfkupplung für Anhänger/ -hebebühnen

• Hydraulik:

  • alle Funktionen propotional steuerbar über eine Funkfernbedienung mit Notbedienung über eine Handpumpe,spritzwasser

• geschützt verbaut in einem Staukasten 800x500x500 aus pulverbeschichteten Stahlblech auf der rechten Seite im Heck

• Staukästen:

  • 1 Staukasten 800x500x500 aus pulverbeschichteten Stahlblech im Heck und 2 Stück Staukasten 800x500x500 zw. 1+2 Achse

• auf der linken Seite am Fahrzeug montiert

  • Staukästen sind mit Innenbeleuchtung ausgestattet

• Zubehör:

  • 2 Stück LED Arbeitsscheinwerfer am Fahrerhaus montiert

  • 2 Stück zusätzliche LED- Rückfahrscheinwerfer am Verschiebesystem Rampe montiert

  • 2 Stück zusätzliche LED- Rangierscheinwerfer seitlich unter der Ladefläche

  • 1 Stück LED- Rundumkennleuchte fest an der Auffahrrampe montiert

  • 2 Stück LED- Spurhalteleuchten am Fzg.heck re./ li.

  • 2 Stück Unterlegkeile mit Halterung

  • 1 Satz Alumiminum- Seitenanfahrschutz

  • 1 Satz Konturmarkierung nach ECE104 (seitl. weiß / hinten rot)

• Lackierung:

  • Hilfsrahmen verzinkt und Aussenseiten zusätzlich lackiert in RAL9010

  • Auffahrrampen verzinkt,

  • Anbauteile pulverbeschichtet in RAL 9005 (tiefschwarz) oder verzinkt

​

​
